XDH-2007枪弹痕迹检测仪

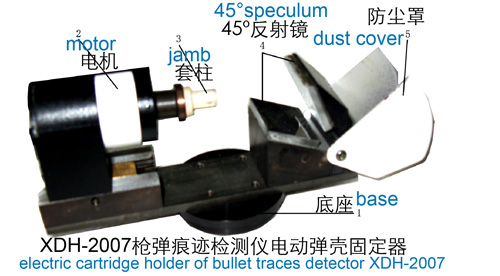

XDH-2007枪弹痕迹检测仪电动弹壳固定器

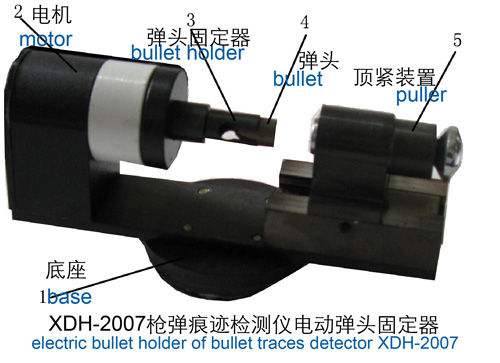

XDH-2007枪弹痕迹检测仪电动弹头固定器

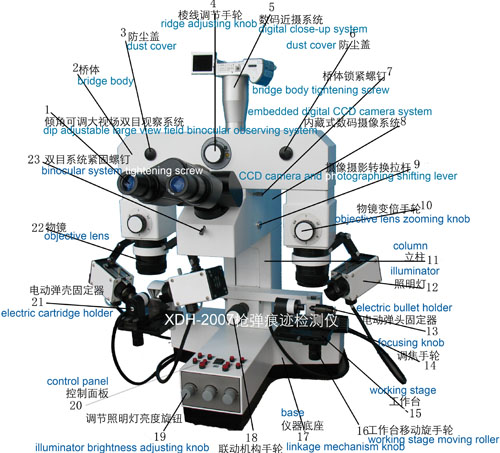

XDH-2007枪弹痕迹检测仪零部件介绍

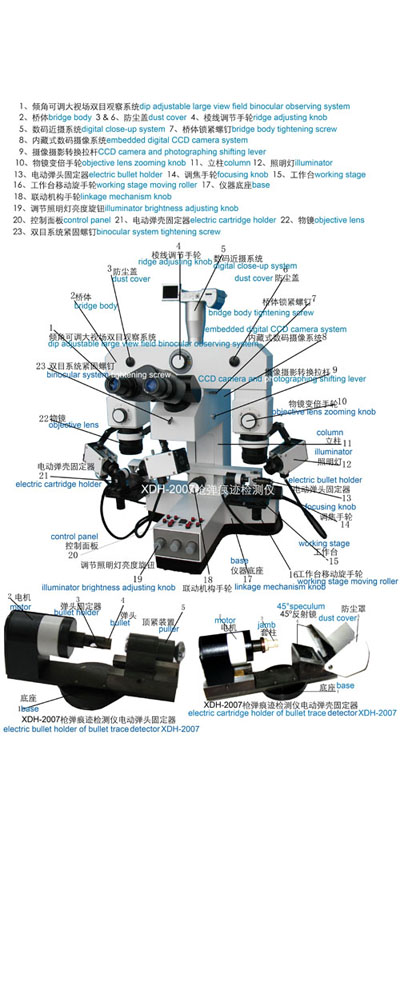

配说明和附件解剖图XDH-2007枪弹痕迹检测仪

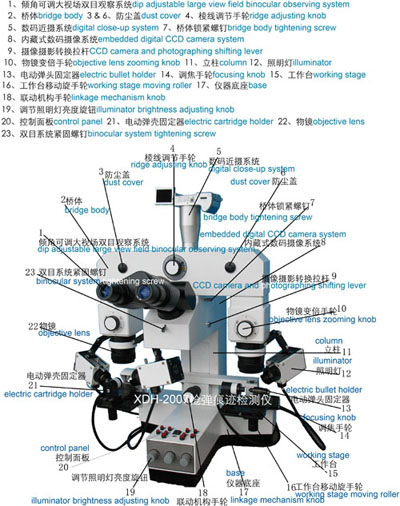

配说明解剖图XDH-2007枪弹痕迹检测仪



用途及特点：
XDH-2007枪弹痕迹检测仪是我公司在比较显微镜基础上衍生出来的最新研制成果。它能同时看到弹底(projectile base)、弹底槽(bolt head recess)、弹头三个图象，而且弹壳与弹头还能绕轴线作360º旋转。该仪器的双目观察系统与CCD同步观察、并可配数码摄影，能同时检测弹壳底面击针(firing pin)、排壳挺(row of shell very)、弹壳侧面弹底槽(bolt head recess)抓子钩(claw hook)痕迹的特征及其相互方位关系及弹头上来福线擦痕(rifling scratches)；它不仅提高了检测速度，而且克服了传统的检查方法所带来的误差。仪器可摄像、摄影，便于多人观察研究、上网传递，是公、检、法系统必备的检测设备，亦可作科研及教学之用。

此外，该仪器在移去45º反射镜后，还可作一般比较显微镜使用。

XDH-2007枪弹痕迹检测仪其主要特点：

1、转鼓式物镜变倍方便，物镜从0.8X-5X分五档可调。

2、具有内嵌式数码摄像系统，与目视观察同步：光学分析比对图像，通过像素传感器，直接将光学信号、转换成数字信号，输入计算机或AV/VGA/DAI显示器。

3、采用10X广角高眼点大视场目镜及倾角可调双目观察系统，可减轻使用者眼睛的疲劳，以适合不同身高观察者的需要。其中：10X/φ22mm；倾角可调范围：0°~30°。

4、摄影系统可配各种型号数码相机，也可根据用户需要配DF135相机。

5、照明系统配有三盏12V50W卤素灯强光源照明；仪器左边弹壳处配有二盏照明灯、右边弹头处配有一盏照明灯。

6、左右两载物台可联动扫描，移动范围：45 mm。

7、桥体上下移动实现电动传动，操作方便迅速，移动范围：65 mm。

8、能实现左右单视场、切割视场观察。

9、夹弹器可绕自身轴线作360º旋转（电动）。

附件：
倾角可调双目头
WF10×目镜(φ22mm)
12V50W风冷强光源照明灯
12V50W备用卤素灯泡
电动弹头固定器
电动弹壳固定器
套柱
技术参数：
目视观察、摄影、摄像时仪器的放大倍数、工作距离和视场直径：

目镜
总倍率/视场直径
物镜
目视系统
摄影系统
摄像系统
工作距离(mm)
10X
Ф22mm
0.8X
8X/φ27
需实际测定
需实际测定
100
1.3X
13X/φ17
2X
20X/φ11
3.2X
32X/φ7
5X
50X/φ4.3
