XZJ-1A枪弹（弹壳、弹头）痕迹展开检测仪

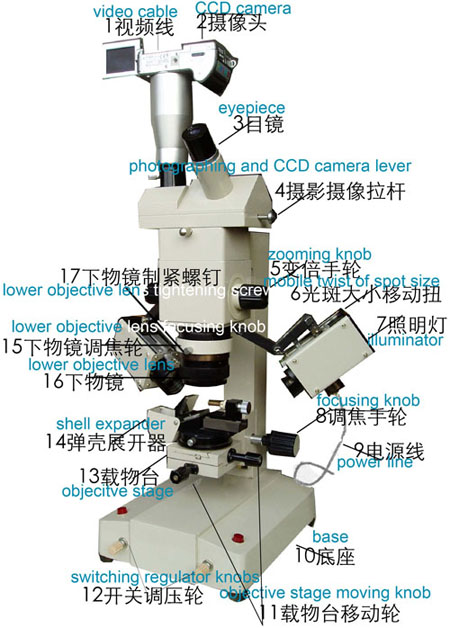

XZJ-1A枪弹（弹壳、弹头）痕迹展开检测仪零部件介绍



枪弹痕迹检测仪简介
枪弹痕迹检测仪是我公司在比较显微镜基础上衍生出来的最新研制成果。它能同时看到弹底、弹底槽、弹头三个图象，而且弹壳与弹头还能绕轴线作360º旋转。该仪器的双目观察系统与CCD同步观察、并可配数码摄影，能同时检测弹壳底面击针、排壳挺、弹壳侧面弹底槽抓子钩痕迹的特征及其相互方位关系及弹头上来福线擦痕；它不仅提高了检测速度，而且克服了传统的检查方法所带来的误差。仪器可摄像、摄影，便于多人观察研究、上网传递，是公、检、法系统必备的检测设备，亦可作科研及教学之用。

特点及用途：
XZJ- 1A型枪弹(弹壳、弹头)痕迹检测仪是XZJ-1型弹底、弹底槽痕迹检测仪的改型产品，改型后的产品增加了弹头痕迹展开装置，操作简单、方便。

该仪器通过光学成像原理可把弹壳的弹底和弹槽以及弹头圆柱面上的痕迹展开在同一个平面上，快速、精确地显示痕迹的特征及相互位置关系；仪器带有摄像摄影装置，用户也可以将痕迹的图像输入计算机进行比较分析。

因此它是理想的枪弹痕迹检测仪器，可广泛地用于公安、检察技术部门及其教学单位。



XZJ-1A型枪弹(弹壳、弹头)痕迹展开检测仪附件
10X目镜
10X目镜分划装置
摄影接筒
目镜摄影接筒防尘盖
弹壳展开器
弹壳橡胶插头（大、中、小)
弹壳展开器防尘盖
弹头展开器
滤色片(红色、蓝色各一)
卤素灯泡(12V、50W)
摄像机(彩色或黑白自选)
摄像接筒
监视器(彩色或黑白自选)
照相机(国内或进口各种规格)


主要技术参数：

总倍率      目镜
视场直径
(mm)
物镜
1 0×／Φ1 8
工作距离(mm)
摄影倍率
摄像
05X
5 x／Φ36
54
1.2X
实测
08X
8 x／Φ22.5
1.86X
1.25X
1 2.5 x／Φ1 4.4
2.98X
2X
20 x／Φ9
4.76X
3.2X
32 x／Φ5.6
7.4X
