ZCM-503型倒置三目材料显微镜
材料显微镜



ZCM-503型倒置三目材料显微镜
一、功能及用途：

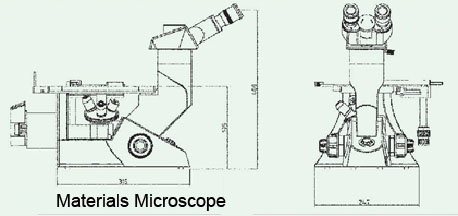

ZCM-503型倒置三目材料显微镜是中型倒置式材料显微镜，采用无限远光学系统，提供了卓越的光学性能，能做明视场、暗视场、偏光观察。可供观察和鉴别各种材料和合金的组织结构，其舒适稳重的镜体结构，高效方便的载物台设计、轻松快捷的操作方式、适合工矿企业或学校实验室的现场材料分析和材料研究与摄影、图像分析之用，能长时间的轻松可靠操作。

二、配置明细及技术参数：
放大倍率：40X-1250X
平场复消色差物镜
数值孔径超长工作距离
名称：物镜（大口径五孔转换器）
规格：
Apo Plan L 2X 0.055 29mm
Apo Plan HL 5X 0.13 40mm
Apo Plan L 10X 0.28 31mm
Apo Plan HL 20X 0.29 28mm
Apo Plan HL 50X 0.42 18mm
目镜：大视场目镜：10X/22mm.
10X（带0.1mm分划目镜）
观察头：三目镜管（倾斜30度，眼瞳调节范围55-75mm）
转换器：五孔转换器
载物台：方台：190X190mm 移动范围：135X135mm
接长托板：70X180mm
焦距调节：同轴粗微调焦机构
暗场套圈：Pc10X/0.20；Pc25X/0.40
滤色镜：蓝色玻璃片、黄色玻璃片、绿色玻璃片、磨砂玻璃片
金属圆孔场光圈：孔φ10mm、孔φ15mm、孔φ25mm
物镜测微尺：0.01mm
承影板：带中心线的毛玻璃、带100mm刻线的毛玻璃、带X刻线的毛玻璃、带8级晶粒度的毛玻璃
光源：垂直柯勒照明系统、12V50W高亮度卤素灯；（亮度可调）带正交偏光配件。
遮光板
带接头、插座电源线
平台压片
