XTB体视显微镜
XTB体视显微镜

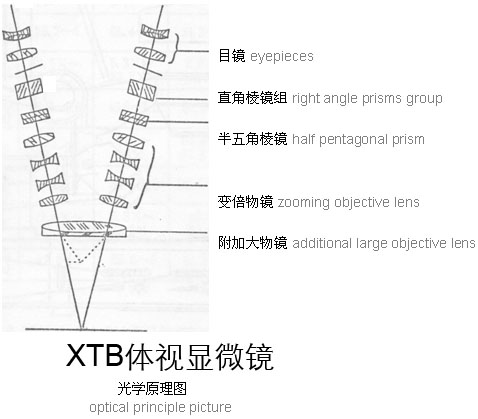

XTB体视显微镜光学原理图

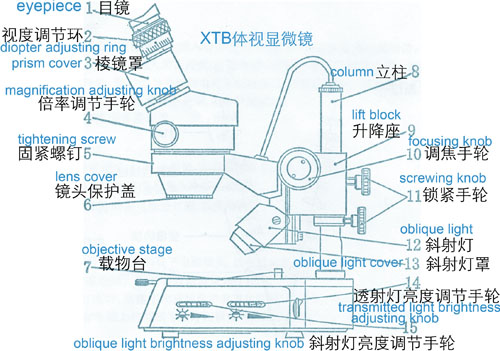

XTB体视显微镜结构图
体视显微镜简介
体视显微镜是一种应用广泛的光学仪器，其特点是观察视场大、工作距离长、成像清晰、立体感强、便于在观察中操作。特别适用于生物、医学、矿产、公安、检察、学校等部门，对微小物体细微部分观察、检查，也广泛用于钟表业、机械、轴承、农林等部门对微小零件的检查、焊接、装配和对动植物样本的观察和解剖。
用途：
XTB系列分别是连续变倍双目和三目体视显微镜。它们能够将小物体加以放大并形成正的立体像。广泛应用于电子工业和细小精密零件的检测、装配、修理，也用于生物解剖和珠宝检验。可与摄影装置或彩色显微电视装置配套使用。
附件：
目镜
视度调节环
棱镜罩
倍率调节手轮
固紧螺钉
镜头保护盖
载物台
立柱
升降座
调焦手轮
锁紧手轮
斜射灯
斜射灯罩
透射灯亮度调节手轮
斜射灯亮度调节手轮
主要规格：
1、光学性能：
|
物镜变倍范围
|
0.7X-4.5X
|
|
附加大物镜
|
-
|
0.5X
|
0.75X
|
1.5X
|
2X
|
|
工作距离(mm)
|
95
|
156
|
102
|
44
|
30
|
|
WF10×/Ф20
|
总放大率
|
7X~45X
|
3.5X~22.5X
|
5.3X~33.8X
|
10.5X~67.5X
|
14X~90X
|
|
物方视场直径 (mm)
|
28.6~4.4
|
57.2~8.8
|
38.1~5.9
|
19~2.9
|
14.3~2.2
|
|
WF12.5X/Ф18
|
总放大率
|
8.8X~56X
|
4.4X~28X
|
6.6X~42X
|
13.2X~84X
|
17.6X~112X
|
|
物方视场直径 (mm)
|
25.7~4
|
51.4~8
|
34.3~5.3
|
17.1~2.7
|
12.9~2
|
|
WFl5×/Ф16
|
总放大率
|
10.5X~67.5X
|
5.3X~33.8X
|
7.9X~58.6X
|
15.7X~101X
|
21X~135X
|
|
物方视场直径 (mm)
|
22.9~3.6
|
45.8~7.2
|
30.5~4.8
|
15.3~2.4
|
11.5~1.8
|
|
WF20×/Ф12
|
总放大率total magnification
|
14X~90X
|
7X~45X
|
10.5X~67.5X
|
21X~135X
|
28X~180X
|
|
物方视场直径(mm)
|
17~2.7
|
34~5.4
|
22.7~3.6
|
11.3~1.8
|
8.5~1.4
|
|
WF25×/Ф9
|
总放大率
|
17.5X~112.5X
|
8.8X~56.3X
|
13X~84.4X
|
25.3X~169X
|
35X~225X
|
|
物方视场直径(mm)
|
12.9~2
|
25.8~4
|
17.2~2.7
|
8.6~1.3
|
6.5~1
|
附加大物镜0.5X、0.75X、1.5X、2X及目镜WF5 X、WF12.5 X、WF15 X，WF20 X。WF25×是选购件。
2、瞳距调节范围：55~75mm
3、圆形载物台直径：Ф95mm
4、手轮调焦范围：60mm
5、升降调节范围：110mm
6、视度调节范围：±5屈光度
7、照明：输入电压：110V220V；输出：斜射光照明：12V10W带杯卤素灯；透射光照明：112V10W卤素灯(根据用户需要可提供5W荧光灯)
仪器成套性：
|
名称
|
整机配套a
|
|
|
双目镜座(三目镜座)
|
1
|
|
|
主机架
|
1
|
|
|
WF广角目镜
|
1
|
|
|
黑白、玻璃载物台板
|
各1
|
|
|
12V10W卤素灯，12V10W带杯卤素灯(备件)
|
各1
|
|
|
保险管0.5A(备件)
|
1
|
|
|
擦镜纸
|
1
|
|
|
仪器防尘罩
|
1
|
|
|
使用说明书
|
1
|
|
|
检验合格证
|
1
|
|
产品的设计会不断地进行改进，本说明书可能会不能说明这些改进。
