XZB-5D比较显微镜

编辑删除
XZB-5D比较显微镜

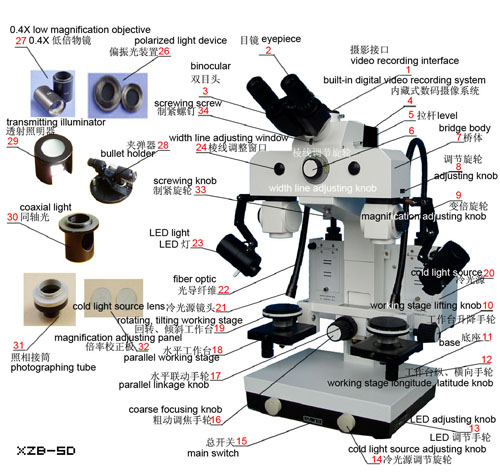

XZB-5D比较显微镜零部件介绍

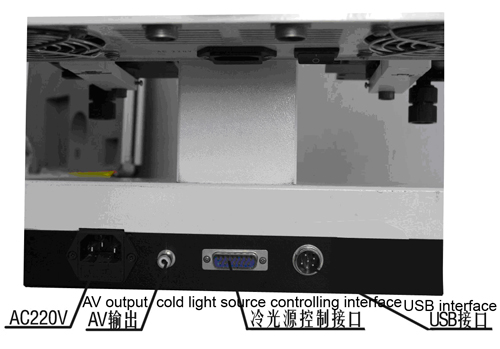

XZB-5D说明书图2

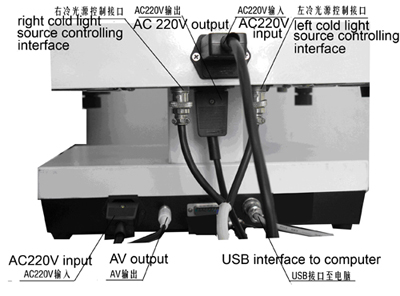

XZB-5D说明书图3



比较显微镜介绍
比较显微镜是通过光学放大，由同一组目镜同时观察左右两物方视场物体的像，运用视场切割对接、重叠对两个或两个以上物体进行宏观或微观比较。由于成像清晰，分辨率高，因此可鉴别其微小差异。

XZB-5D型比较显微镜简单介绍：
1、优点：
XZB-5D型比较显微镜成功地解决了比较棱线宽窄及其一致性可调的技术难题（此技术被列入国家级技术保密项目），XZB-5D型是在XZB-5C型基础上改进升级提高的产品，它不仅保留了XZB-5C型的优良技术性能，同时提高了其成像质量和放大倍率，增加了照明方式和多种附件，造型、结构更加美观、合理、可靠，使仪器更能充分发挥其比较鉴别的功能。

2、用途：
本产品是公安、检查、法院进行文检、痕检及其学校教学的理想仪器（用于对枪弹、工具痕迹、指纹、印章、文字、货币等进行比对鉴别），也适合于银行、考古、电子学、生物学、农业等需要对物体进行比较鉴别的行业和部门使用。

3、可进行照明：
①、放大倍率的选择和调节
②、摄影和摄像
③、偏振光照明——痕迹、擦划痕迹比对
④、同轴光照明——深孔、光滑面照明
⑤、透射光照明——照相底片、透明或半透明物体比对

4、附件：
透射照明器
倾斜工作台
偏正光装置
0.3X大物镜
同轴光
CCD接筒
滤波片座
电源线
双目头
LED光源
10X目镜
20X目镜
摄影接筒
光纤冷光源
倍率分划板
红、绿滤光片
夹弹器
低倍物镜
起子
擦镜纸
干燥剂

5、技术参数：
光学放大范围：2.5×-120×
目镜：WF10× /Ф22mm ，WF20×/Ф14mm
物镜： 0.6× 1.2× 2× 3.5× 5×（0.3×、2.0× 选购）
物方视场直径： Φ2.5mm～Φ90mm
内嵌式数码彩色摄像系统，300万像素，分辨率1024×768，支持USB数字或VGA/AV/DAI输出，配置数码相机接口
工作距离：100mm
载物台尺寸：100mm；移动范围:X/50mm Y/50mm Z/50mm
载物台水平联动范围：50mm
粗动升降范围：50mm
新型半导体光源照明（亮度可调）
照明： 300W独立外置冷光源，带可调聚光镜的光导纤维
电源：220V交流输入,24V直流稳压输出,符合国际安全标准
