XZB-14A比较显微镜

编辑删除

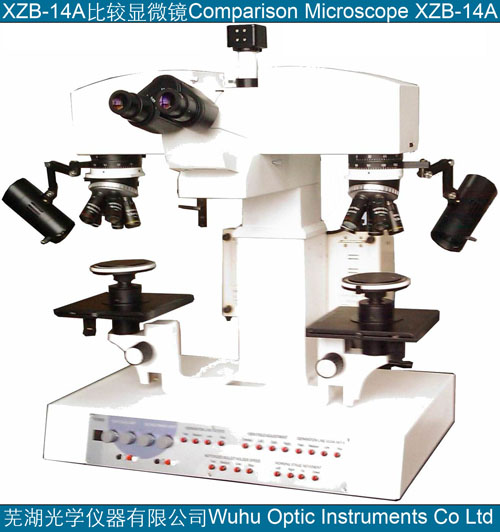

XZB-14A比较显微镜

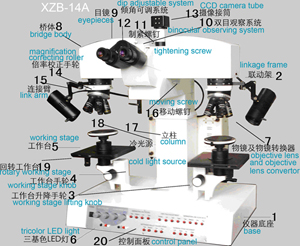

XZB-14A比较显微镜零部件介绍
XZB-14A控制面板中文图解

比较显微镜介绍

比较显微镜是通过光学放大，由同一组目镜同时观察左右两物方视场物体的像，运用视场切割对接、重叠对两个或两个以上物体进行宏观或微观比较。由于成像清晰，分辨率高，因此可鉴别其微小差异。

XZB-14A介绍
XZB-14A型比较显微镜是我公司积累多年经验，充分吸收国内外同类产品的精华，开发的新一代升级产品，该产品成功地解决了比较棱线宽窄及其一致性可调（此技术被列入国家级技术保密项目）、比较棱线在左右可平行移动的同时还可绕光轴进行360゜旋转，以及双目观察系统倾角可调的技术难题，从而使比较显微镜的主要技术性能达到国际先进水平。

XZB-14A型是我公司更新换代的升级产品，它不仅保留了传统产品的优良技术性能，同时采用物镜转换器形式更换物镜倍率，提高了其成像质量和功能范围、扩大了10X和20X目镜的视场直径、桥体采用电动升降；并保持联动工作台，照明方式和多种附件等，倒置式双目观察系统（位于桥体下方）使仪器造型、结构更加美观、合理、可靠，更符合人体工程学原理，从而充分发挥其比较鉴别的功能。

本产品是公安、检察、法院进行文检、痕检及其学校教学的理想仪器（用于对枪弹、工具痕迹、指纹、印章、文字、货币等进行比对鉴别），也适合于银行、考古、电子学、生物学、农业等需要对物体进行比较鉴别的行业和部门使用。

附件：
联动架
三基色LED灯
物镜及物镜转换器
倾角可调系统
摄像接筒
连接臂
移动螺钉
冷光源
回转工作台
控制面板

主要技术参数：
光学放大范围：5X-200X（包括选购件）
目镜：10X/φ22 20X/φ12（20X目镜为选购件）
物镜：0.5X、1X、1.5X、2X、4X、6X、10X共七档
桥体开档尺寸:460mm
双目瞳距调节范围:60~75mm
工作距离: 0.5X 138mm、10X 49mm 其余物镜100mm
载物台尺寸:100×100mm 移动范围:X 50mm Y 50mm Z 55mm
水平联动（电动）范围: 45mm
桥体（电动）升降范围: 170mm
物方视场观察范围:Φ1.2～Φ44mm（包括选购件）
光源有二种:24V150W光导纤维冷光源（图中未标）,带光学镜头,亮度及光斑可调节和4.5V～7.5V/5W LED灯组（能提供白、红、绿、兰四种基色）；其光源亮度高，散热效果好，应用范围广且使用方便可靠、寿命长；
电源:220V交流输入,24V和4.5V～7.5V直流稳压输出,符合国际安全标准。
